Подключаем домашний интернет

Подключаем домашний интернет

Интернет на сегодняшний день стал неотъемлемой частью нашей жизни. У нас у всех дома проведен интернет, все мы активно пользуемся им как с помощью wi-fi роутеров так и подключая сетевые карты устройств напрямую.

Как часто мы задумываемся, правильно ли организована у нас домашняя сеть, правильно ли монтажники установили оборудование для выхода в интернет и подключения устройств, насколько гибкая наша домашняя сеть? Попробуем разобраться...

Для выхода в сеть с использованием домашнего wi-fi роутера нам понадобится следующее оборудование:

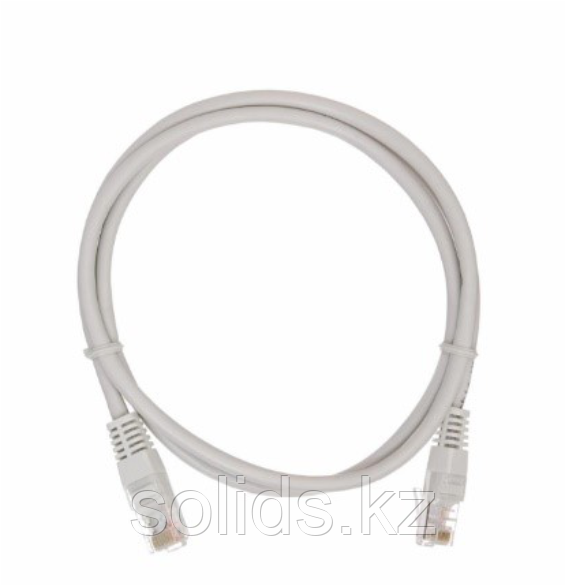

Патч-корд

В комплекте с роутером всегда есть патч-кабель, но использовать его не рекомендуется. Преимущественно кабели в комплекте с роутером из омедненного алюминия, и 100% медные кабели практически не используются, хотя проводники патч-корда должны состоять только из меди, использование таких патч-кордовможет затруднить эксплуатацию сети в дальнейшем, к тому же кабель в комплекте ограниченной длины, и не всегда подходит для использования ввиду удаленности роутера. В этой ситуации стоит прибегнуть к покупке патч-корда заводского производства. Вы сможете оградить себя от некачественного кабеля, так как все они проходят проверку специальными устройствами на ряд электротехнических характеристик.

Коммутационная розетка

Нам подойдет однопортовая розетка, которая крепится к стене с помощью шурупа или двусторонней клейкой ленты, оба варианта крепления в розетках NETLAN поставляются в комплекте с розеткой.

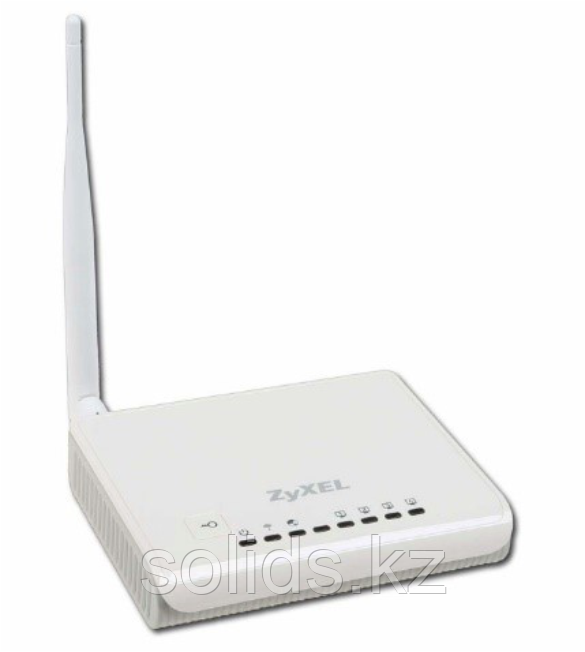

Роутер

Рынок таких устройств довольно широк, и вы всегда сможете подобрать роутер с необходимыми вам характеристиками.

Ввод кабеля провайдера в квартиру

Зачастую ввод кабеля провайдера в квартиру представляет собой кабель, оконцованный коннектором RJ-45 (8P8C). Это не правильный вариант подключения, который лишает сеть гибкости, ограничивает варианты перекоммутации и ставит под сомнение долговечность работы такой сети. Поэтому, вход кабеля в квартиру должен представлять из себя коммутационную розетку, которую должен собрать монтажник провайдера, но при необходимости вы сможете самостоятельно провести такие работы.

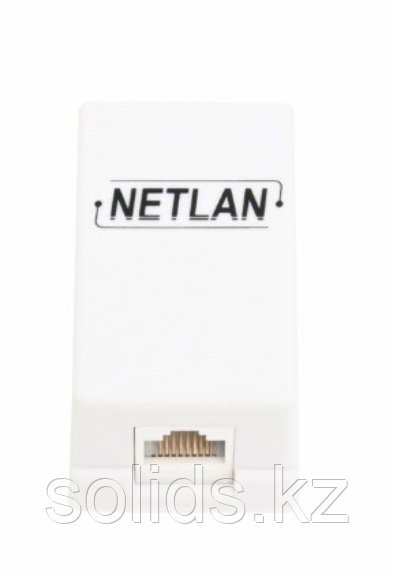

Розетки бывают для внутренней проводки в стенах и для крепления на вертикальные и горизонтальные плоскости. Мы разберем пример монтирования внешней розетки (рис. 1).

Коммутационная розетка оснащена 8-мью разъемами 110-го типа, которые промаркированы цветовой схемой разводки, T568A или T568B, тип используемой разводки должен быть одинаковым на обоих концах кабеля (рис. 2).

Рисунок 1 Рисунок 2

Заделка кабеля

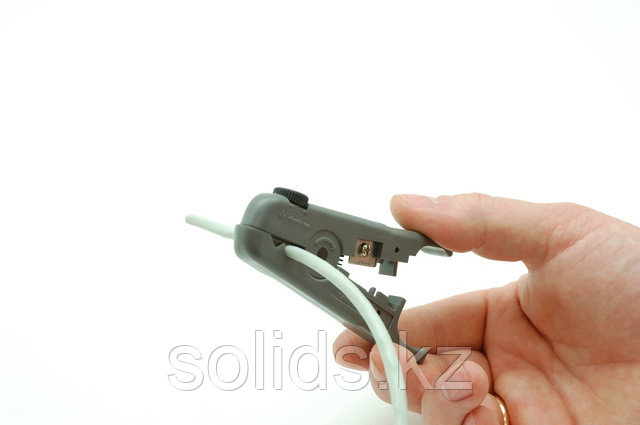

Нам необходимо будет взять кабель и снять оболочку. Делать это рекомендуется специальными устройствами, так вы сможете не повредить изоляцию проводников кабеля (рис. 3).

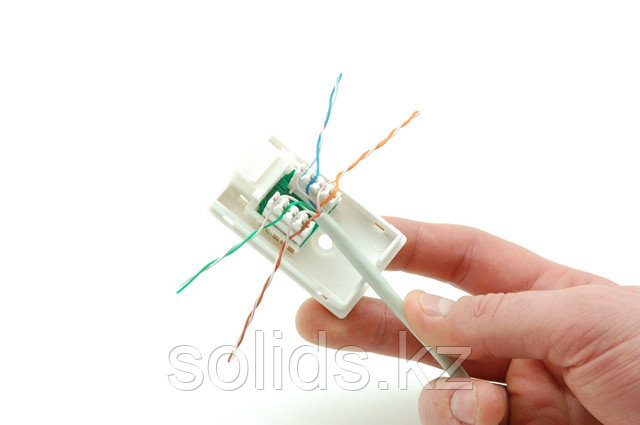

Розетка у нас уже разобрана, теперь разводим проводники согласно цветовой разводки (рис. 4). Важно, как можно меньше снимать оболочку кабеля и максимально сохранить повив пар, так вы обеспечите максимальное сохранение характеристик кабеля

Рисунок 3 Рисунок 4 Рисунок 5 Рисунок 6

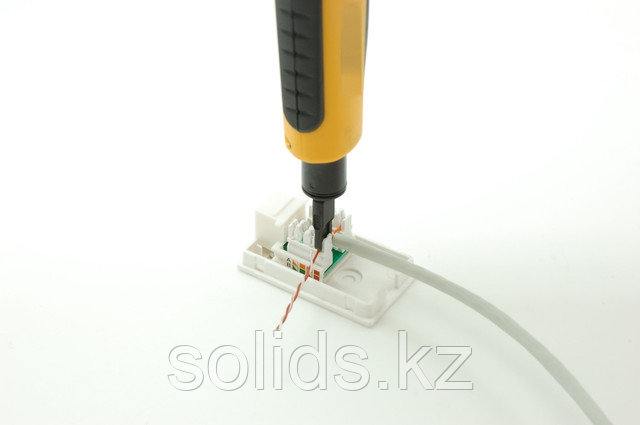

Для забивки проводников в контактную группу розетки следует использовать только специальный для этого инструмент - Устройство для заделки витой пары ударного типа (рис. 5). Это обеспечивает врезание проводников в контакты с нужным усилием, а значит и надежную фиксацию проводников.

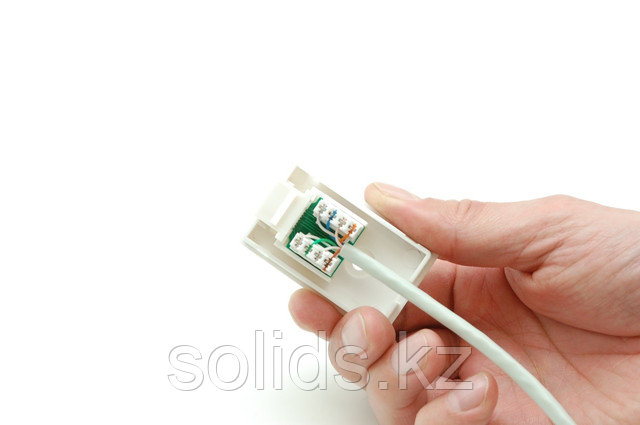

Если все было сделано верно, мы получаем в результате правильно собранную коммутационную розетку (рис. 6).

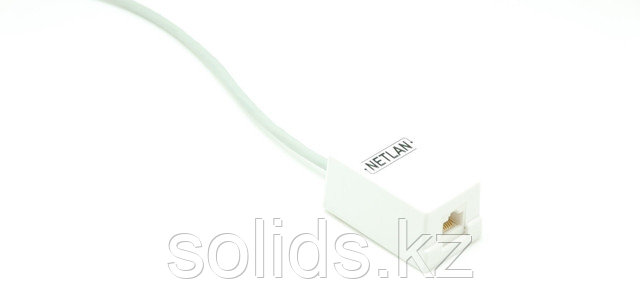

Зарываем розетку, закрепляем её в необходимой плоскости и получаем надежный порт (рис. 7) для подключения устройств и выхода в интернет.

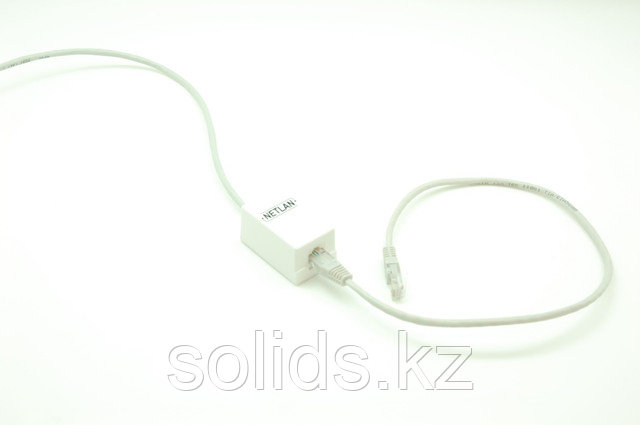

Далее, подключаем патч-корд необходимой длины (рис. 8).

Рисунок 7 Рисунок 8

Роутер

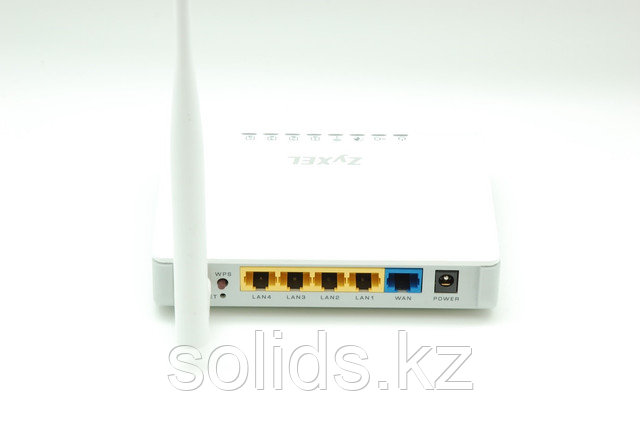

На wi-fi роутерах порт WAN чаще выделен синим цветом (рис. 9), подключаем наш кабель туда. Далее, следуя инструкциям производителя нашего роутера и данным от провайдера настраиваем оборудование и выходим в интернет посредством беспроводной сети, или, при необходимости, подключаем в порты LAN, которые выделены желтым цветом, патч-корды для прочих устройств, получив при этом вот такую схему подключения (рис. 10).

Рисунок 9 Рисунок 10

На этом все, наша небольшая домашняя сеть готова!

Мы смогли обеспечить надежное соединение всех контактов, максимально сохранили все характеристики используемых компонентов и обеспечили возможность расширения нашей сети.
